电缆故障探测的双剑合璧 低压脉冲法与高压闪络法详解

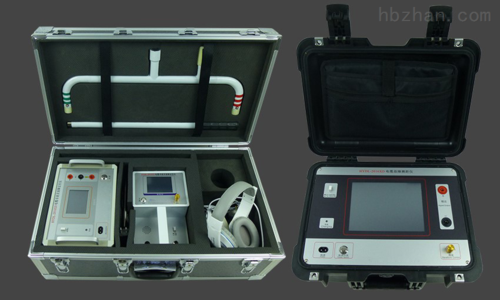

在电力系统中，电缆作为传输电能的重要载体，其运行可靠性直接关系到电网的安全稳定。由于制造工艺、施工质量、外力破坏以及绝缘老化等因素，电缆故障时有发生。如何快速、准确地定位电缆故障点，成为供电部门亟待解决的关键问题。现代电缆故障探测仪器通常采用低压脉冲法和高压闪络法两种核心技术，二者互为补充，能够测试电缆的各种故障，尤其对高阻与闪络性故障具有突出的探测能力。本文将深入解析这两种方法的工作原理、适用场景及现场应用。

一、低压脉冲法：原理与适用性

低压脉冲法（又称时域反射法，TDR）是电缆故障探测中最基本、最常用的方法之一。其基本原理是：向电缆注入一个低压脉冲信号（通常为几十伏至几百伏），脉冲沿电缆传播，当遇到波阻抗不连续点（如故障点、接头、终端）时会产生反射。仪器通过测量发射脉冲与反射脉冲之间的时间差，结合脉冲在电缆中的传播速度，即可计算出故障点距离。

低压脉冲法主要适用于低阻故障（过渡电阻小于100欧姆）和断线故障。例如，电缆发生单相接地、相间短路或断线时，故障点反射脉冲明显，仪器可轻松定位。该方法还可用于测量电缆全长、识别中间接头位置。其优点是对仪器和电缆无损害，操作安全简单，波形直观。但对高阻故障（过渡电阻大于100欧姆）和闪络性故障，低压脉冲法往往无能为力，因为高阻故障点反射微弱，难以分辨。

二、高压闪络法：攻克高阻与闪络故障的利器

高压闪络法正是为解决低压脉冲法的局限而发展的。它利用高压设备（如直流高压发生器、冲击高压发生器）使故障点发生闪络放电，从而产生一个瞬时短路或阻抗突变。具体分为直流高压闪络法（直闪法）和冲击高压闪络法（冲闪法）。

直闪法适用于闪络性高阻故障，即故障点在高电压下才击穿。操作时，逐渐升高直流电压，当达到故障点击穿电压时，故障点闪络，产生一个突变的电流脉冲，仪器记录该脉冲的传播波形，通过分析即可得到故障距离。冲闪法则适用于大多数高阻故障，先用高压电容器充电，再通过球隙对电缆放电，形成冲击高压，使故障点闪络。冲击电压波在故障点反射，形成周期性波形，仪器通过分析波形的周期计算出故障距离。

高压闪络法能有效探测各种高阻故障和闪络性故障，如电缆受潮、绝缘碳化、树枝状老化等。它不仅定位精度较高，而且能适应复杂现场环境。不过，该方法需要高压设备，操作时须严格遵守安全规程，防止人身伤害和设备损坏。闪络波形分析需要经验积累，初学者需结合低压脉冲法综合判断。

三、联合探测：常见故障与典型案例

实际电缆故障往往性质复杂，单一方法可能无法准确定位。因此，专业仪器通常同时具备低压脉冲法和高压闪络法功能，可根据故障性质灵活选择或联合使用。典型流程如下：

1. 首先使用低压脉冲法进行初步诊断，测量电缆全长，判断是否存在低阻或断线故障。若波形清晰且能计算出距离，则故障点直接定位。
2. 若低压脉冲法无法识别或判断为高阻故障，则改用高压闪络法。选择直闪或冲闪方式，使故障点闪络，记录瞬时波形，通过分析计算距离。
3. 对疑似故障点，可结合声磁同步法进行精确定点。

例如，某10kV交联电缆发生单相接地故障，用低压脉冲法测试时反射波形低矮，怀疑高阻。改用冲闪法后，故障点击穿，波形周期明显，计算距离为350米，与电缆中间接头位置不符，经开挖检查确认接头处进水导致绝缘缺陷。又如，某电缆发生闪络性故障，直闪法在电压升至15kV时出现放电，波形清晰，定位距离为1220米，现场验证准确。

尤其对大长度、多接头电缆，以及老旧电缆的高阻故障，低压脉冲结合高压闪络法往往能发挥奇效，大大缩短故障查找时间，减少停电损失。

四、

电缆故障探测仪器采用低压脉冲法和高压闪络法相结合的设计，充分考虑了不同故障类型的特征，实现了对各种电缆故障的有效测试。低压脉冲法反应迅速、操作安全，对低阻和断线故障效果显著；高压闪络法应用高压激发闪络，降低了高阻故障定位难度。两者相辅相成，提高了测试的准确性和效率。作为运维人员，熟练掌握两种方法的选择与波形分析技能，严格按照安全规程作业，就能在电缆故障探测中游刃有余，为电网安全稳定运行提供坚实保障。随着智能电网和传感技术的发展，未来的故障探测将更加自动化、智能化，但掌握基础原理仍是应用创新的前提。
